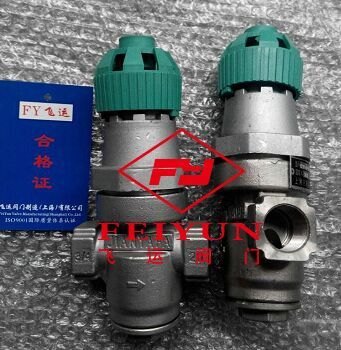

飛運閥門制造（上海）有限公司供應CY14H-16P直接作用式減壓閥
【產品名稱：CY14H-16P/25P不銹鋼直接作用波紋管減壓閥、CY14W-16P不銹鋼絲扣波紋管減壓閥、CY14H-16P不銹鋼內螺紋304波紋管減壓閥 水 蒸汽 空氣減壓閥】
【產品型號：CY14H、CY14Y】
【產品壓力：1.6MPa】
【產品材質：不銹鋼】
一、上海/FY飛運CY14H直接作用波紋管減壓閥產品概述：
  C Y14H直接作用式波紋管減壓閥主要由閥座、閥瓣、波紋管組合件、彈簧等零件組成，通過調節彈簧設定出口壓力，當出口壓力減少時閥瓣開度增大，當出口壓力達到預定壓力時閥瓣開度減小，主要是通過介質的閥后壓力作用在波紋管的面積上傳感給調節彈簧實現減壓、穩壓功能。 使用時通過旋轉塑料手輪即可調節壓力，無需工具調節，連接安裝方便.內部結構使用波紋管，密封面帶有過濾網保護裝置，不容易損壞內部零件，大大提高使用壽命。
二、上海/FY飛運CY14H直接作用式波紋管減壓閥結構圖與一些參數：
 直接作用式波紋管減壓閥 直接作用式波紋管減壓閥結構圖
適用于溫度≤ 220 ℃的蒸汽、水和氣體 管道。
    上海/FY飛運CY14H直接作用式波紋管減壓閥的主要特點是：內部采用不銹鋼波紋管結構，結構簡單耐用，使用于靈敏度要求高，安裝空間要求苛刻的管道。
連接方式為內螺紋，常用規格有 G 1/2〞、G 3/4〞、G 1〞 ， PN1.6MPa 。
三、上海/FY飛運CY14H直接作用式波紋管減壓閥技術參數和性能指標：
公稱壓力Mpa
1.6
殼體試驗壓力Mpa
2.4
密封試驗壓力Mpa
1.76
最高進口壓力Mpa
1.6
出口壓力范圍Mpa
0.05-1.0
壓力特性偏差Mpa△P2P
GB12244-1989
流量特性偏差Mpa△P2P
GB12244-1989
最小壓差Mpa
0.15
滲漏量
GB12244-1989
適用介質
水、蒸汽、空氣、液體
工作溫度
≤220℃
殼體試驗不包括波紋管，殼體耐壓試驗時，必須取下波紋管組件后進行。
四、上海FY飛運CY14H直接作用式波紋管減壓閥主要零件材料：
零件名稱
零件材料
閥體、底蓋
CF8
閥蓋
鑄造鋁合金/CF8
閥桿
2Cr13
閥座
2Cr13
鋼球
2Cr13
波紋管
1Cr18Ni9Ti
手輪
耐熱塑料
主閥彈簧
50CrVA
調節彈簧
60Si2Mn
五、上海/FY飛運CY14H直接作用式波紋管減壓閥主要外形連接尺寸：

口徑 尺寸
L
H
H1
G
DN15
85
140
52
1/2〞
DN20
95
143
55
3/4〞
DN25
105
146
58
1〞
六、上海FY飛運CY14H直接作用式波紋管減壓閥故障現象與排除方法：
故障現象
產生原因
消除方法
減壓閥不減壓或減壓失靈及直通
1、主閥或付閥密封面有污物
將污物清除干將
2、主閥或付閥密封面損壞
密封付研磨修復或更換
3、主、付閥瓣彈簧疲勞或折斷
更換新彈簧
4、反饋通道3孔被堵塞
清除通道中的污物
5、膜片疲勞或損壞
更換膜片
6、塞汽缸磨損或腐蝕
加工修正或更換活塞環
7、塞環槽與活塞環卡住
拆下活塞清洗
8、閥體腔內充滿冷凝液
松開螺塞排出冷凝液
不通汽
1、清洗過程中閥蓋裝錯位
拆下閥蓋定位后裝好
2、上墊片移位堵住進出孔
使墊片孔對準進出孔
3、進入付閥通道孔堵塞
拆下閥蓋清除通道污物
上海/FY飛運CY14H-16P直接作用式減壓閥常用型號規格有
直接作用式減壓閥CY14H-16P/DN15/20/25/32/40/50/65/80/100
