風淋室控制器概述

風淋室自控系統主要用于風淋室、貨淋室及風淋通道的自動控制?？勺詣?dòng)實現內、外門的互鎖與解鎖；照明的啟停；人體自動感應以及風機的啟停等功能。產品在自動流程時有相關語音提示，并具有風淋時間、前后門解鎖延時時間、照明延時間可調等靈活功能。

  風淋室控制系統功能說明

一、 具有自動檢測和分辨優先檢測功能，即根據優先檢測到的外門或內門人員，啟動進門或出門程序。

(1)開啟外門后，當人進入風淋室后，能夠自動關閉外門，然后啟動語音提示功能：“您好!請站在感應區內”然后根據風淋時間設定，自動開啟風機進行風淋 當風淋時間結束后，再次啟動語音提示功能：“吹淋完畢，請從后門退出”然后開啟內門，等人員全部出風淋室后，內門自動關閉:

(2)開啟內門后，當人進入風淋室后，內門自動關閉，然后再自動開啟外門，等人員全部出風淋室后，外門自動關閉。

二、具有安全防護功能：設計防止閉門時擠傷人的安全光幕防護，還設計防止安全事故的應急內、外門全開功能和停電時內、外門自動開啟功能。

三、設置節能照明和自動殺菌功能:當風淋室長達5分鐘沒有人員通過時，風淋室內部照明自動關閉，同時啟動紫外線殺菌燈進行殺菌:當風淋室紅外線在此檢測到人時，殺菌幻啟動熄滅，同時照明燈啟動。

四、風淋時間的可設定性。通過按鍵開關，可以自由設定風淋時間從0~99sec，實現根據不同季節的自動控制。

三、風淋室控制器副板接線示意圖輸入、輸出端子接口說明：

3、弱電輸入接口

a． 內門門磁開關：無源觸點（絲印標記為內門磁）

b． 外門門磁開關：無源觸點（絲印標記為外門磁）

c． 紅外感應開關：無源觸點（絲印標記為紅外）

  4、弱電輸出接口

a.紅外開關電源：12VDC     （絲印標記為12V   GO）

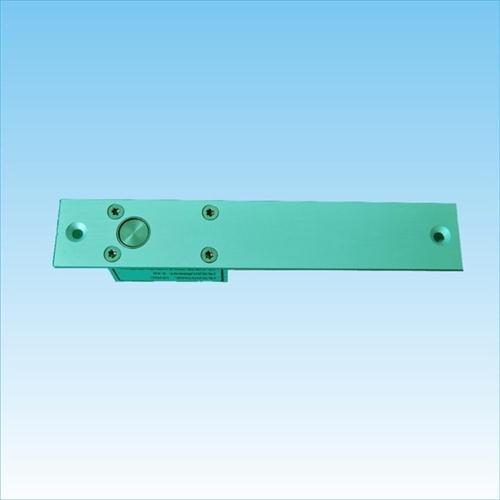

b.外門電鎖：600mA DC12V   （絲印標記為外門電鎖）

c.內門電鎖：600mA DC12V   （絲印標記內門電鎖）
